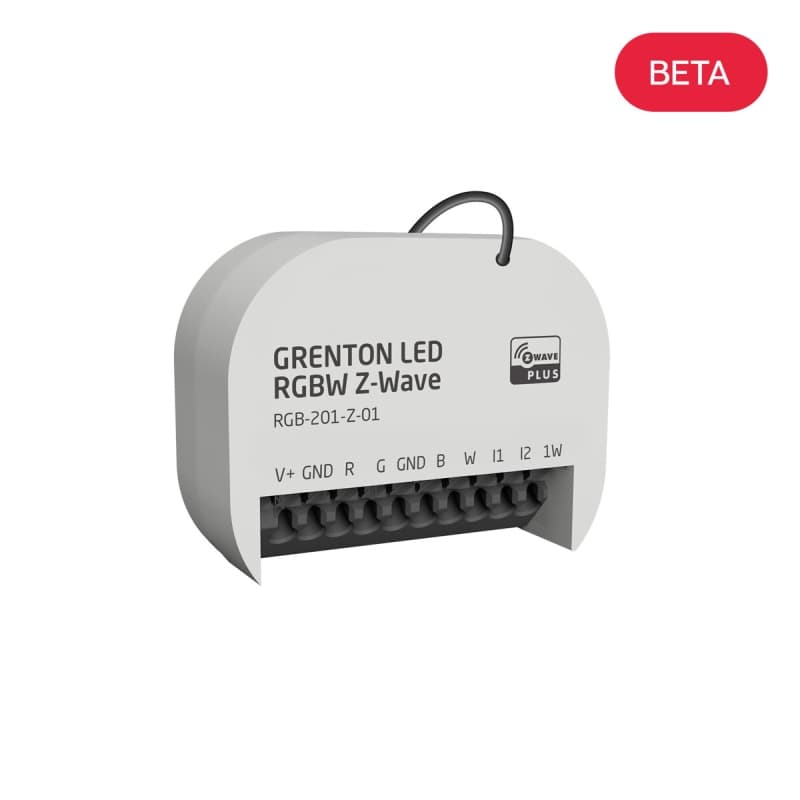

Moduł ściemniający LED RGBW Grenton RGB-201-Z-01 (12 A, Z-Wave)

Moduł Grenton LED RGBW Z-Wave służy do płynnego sterowania oświetleniem LED oraz halogenowym za pomocą sygnału PWM. Urządzenie jest przystosowane do montażu w puszce podtynkowej i umożliwia podłączenie dwóch wejść cyfrowych oraz jednego czujnika temperatury 1-Wire.

Urządzenie może pracować jako dedykowany kontroler oświetlenia typu LED RGBW lub jako czterokanałowy ściemniacz dla standardowego oświetlenia LED. Moduł wykorzystuje do komunikacji technologię Z-Wave pracującą na europejskiej częstotliwości 868,4 MHz. Kompaktowa konstrukcja pozwala na instalację w standardowych puszkach podtynkowych. Napięcie zasilania układu oraz podłączonego oświetlenia wynosi od 12 do 24 Vdc.

Najważniejsze cechy

• Płynne sterowanie oświetleniem za pomocą sygnału PWM o częstotliwości 600 Hz.
• Możliwość podłączenia maksymalnie 2 wejść cyfrowych oraz 1 czujnika w standardzie 1-Wire.
• Maksymalne sumaryczne obciążenie wyjść wynosi 12 A, przy dopuszczalnym obciążeniu do 4 A na jeden kanał.
• Sprzętowe zabezpieczenie nadprądowe z programową możliwością monitorowania statusu.

Dane techniczne

Napięcie zasilania układu i LED	12 - 24 Vdc
Maksymalne sumaryczne obciążenie wyjść	12 A
Maksymalne obciążenie kanału	4 A
Maksymalny pobór mocy	0,096 W
Częstotliwość wyjść PWM	600 Hz
Ilość obsługiwanych czujników 1-Wire	1
Maksymalny przekrój żyły przyłącza	1,5 mm²
Częstotliwość Z-Wave	868,4 MHz
Zakres temperatury pracy	0 do +45 °C
Montaż	puszka podtynkowa
Wymiary (wys. / szer. / gł.)	22 / 46 / 37 mm
