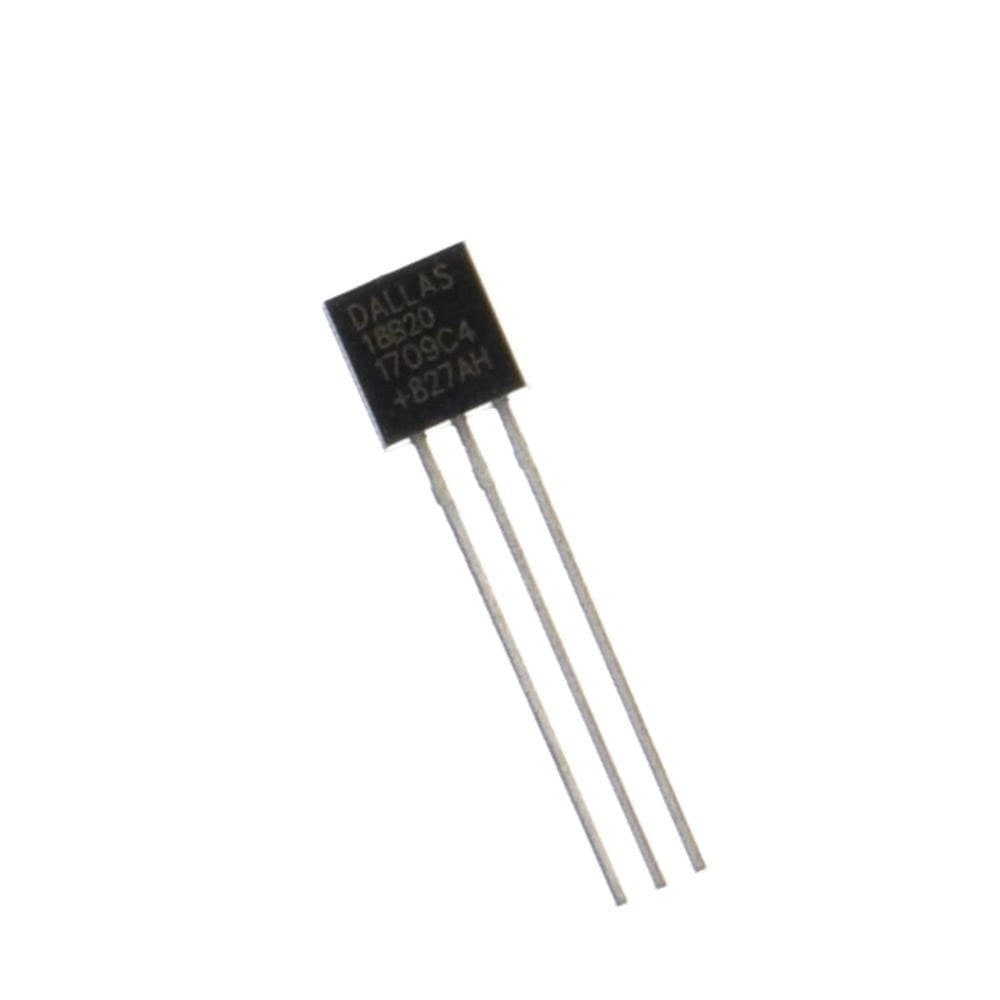

Czujnik temperatury Emiter GRE/ACC-004-O-01 (1-Wire, DS18B20)

Wewnętrzny czujnik temperatury Emiter z układem DS18B20 to cyfrowy termometr komunikujący się za pomocą magistrali 1-Wire. Urządzenie pozwala na precyzyjny pomiar w zakresie od -55 °C do +125 °C i może być zasilane bezpośrednio z linii komunikacyjnej.

Wewnętrzny czujnik temperatury Emiter DS18B20 jest przeznaczony do pracy w systemach automatyki budynkowej. Urządzenie wykorzystuje jednożyłowy interfejs 1-Wire, co pozwala na podłączenie wielu czujników do tej samej linii transmisyjnej. Rozdzielczość konwersji temperatury jest programowalna przez użytkownika w zakresie od 9 do 12 bitów. Czujnik wyposażono również w funkcję programowalnych alarmów temperaturowych zapisywanych w pamięci nieulotnej.

Najważniejsze cechy

• Komunikacja za pomocą interfejsu 1-Wire wymagająca tylko jednego pinu mikrokontrolera
• Możliwość zasilania bezpośrednio z linii danych w trybie pasożytniczym
• Programowalna rozdzielczość konwersji temperatury w zakresie od 9 do 12 bitów
• Zintegrowany, unikalny 64-bitowy numer seryjny w pamięci ROM każdego urządzenia
• Możliwość konfiguracji sprzętowych alarmów przekroczenia górnego i dolnego progu temperatury

Dane techniczne

Napięcie zasilania	3,0 - 5,5 V
Zakres pomiaru temperatury	-55 do +125 °C
Dokładność pomiaru (-10 do +85 °C)	±0,5 °C
Maksymalny czas konwersji (dla 12-bit)	750 ms
Grubość netto	3 mm
