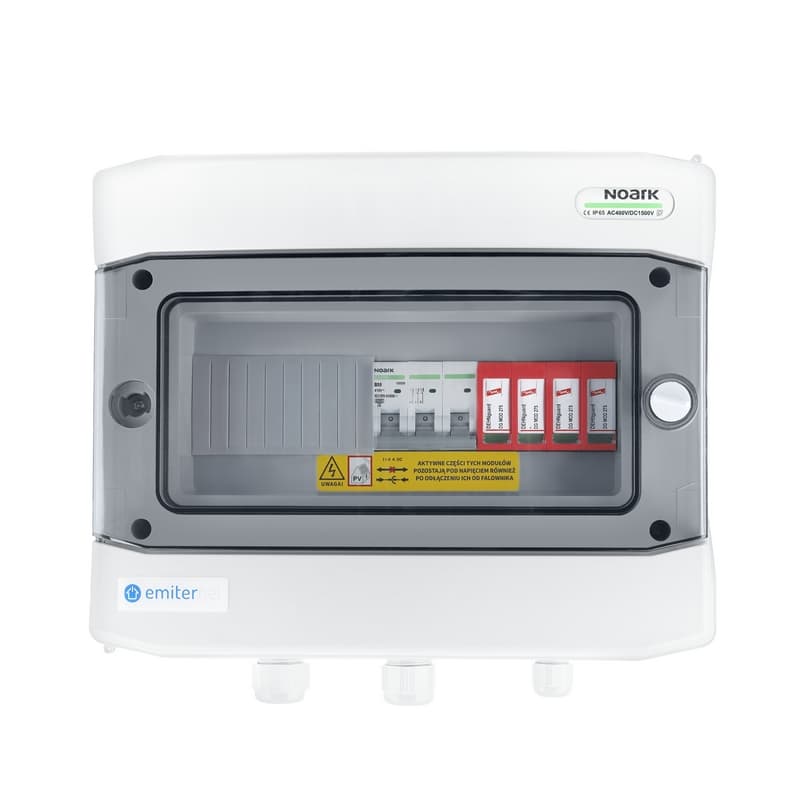

Rozdzielnica przyłączeniowa AC Emiter EM-212_AC (3-fazowa, 50 A)

Gotowa do podłączenia, natynkowa rozdzielnica AC Emiter EM-212_AC została zaprojektowana bezpośrednio do instalacji fotowoltaicznych. Wyposażono ją w obudowę o stopniu ochrony IP65, trójfazowy wyłącznik nadprądowy 50 A oraz markowy ogranicznik przepięć Dehn typu 2.

Rozdzielnica przyłączeniowa AC marki Emiter o oznaczeniu EM-212_AC to kompletne rozwiązanie przeznaczone do systemów fotowoltaicznych pracujących z uziemieniem lub bez niego. Skrzynka przystosowana jest do montażu natynkowego wewnątrz i na zewnątrz budynków dzięki obudowie PHS 12T o stopniu ochrony IP65 oraz wytrzymałości mechanicznej IK08. Zastosowano w niej 3-fazowy wyłącznik nadprądowy Noark o charakterystyce B i prądzie znamionowym 50 A oraz ogranicznik przepięć AC Dehn typu 2. Konstrukcja pozwala na szybkie wpięcie do obwodu dzięki wbudowanym przyłączom tablicowym w standardzie MC4.

Najważniejsze cechy

• Zintegrowany 3-fazowy wyłącznik nadprądowy Noark Ex9BN (50 A, charakterystyka B)
• Wbudowany ogranicznik przepięć AC Dehn DG M TNS 275 (Typ 2, Imax 40 kA)
• Obudowa wykonana z bezhalogenowego tworzywa o szczelności IP65
• Wysoka odporność mechaniczna na uderzenia w klasie IK08
• Szybki montaż dzięki gotowym przyłączom tablicowym MC4
• Przezroczyste drzwi rewizyjne ułatwiające bieżącą kontrolę stanu zabezpieczeń

Dane techniczne

Liczba faz	3
Rodzaj zabezpieczenia	AC
Maksymalny prąd AC	50 A
Typ ogranicznika	Typ 2
Stopień ochrony obudowy	IP65
Klasa ochronności	II
Odporność na uderzenia	IK08
Liczba modułów obudowy	12
Znamionowy prąd wyładowczy (In)	20 kA
Maksymalny prąd wyładowczy (Imax)	40 kA
Napięciowy poziom ochrony L-PE / N-PE	<= 1,5 kV
Zakres temperatury pracy	od -40°C do +80°C
Grubość netto	144 mm
