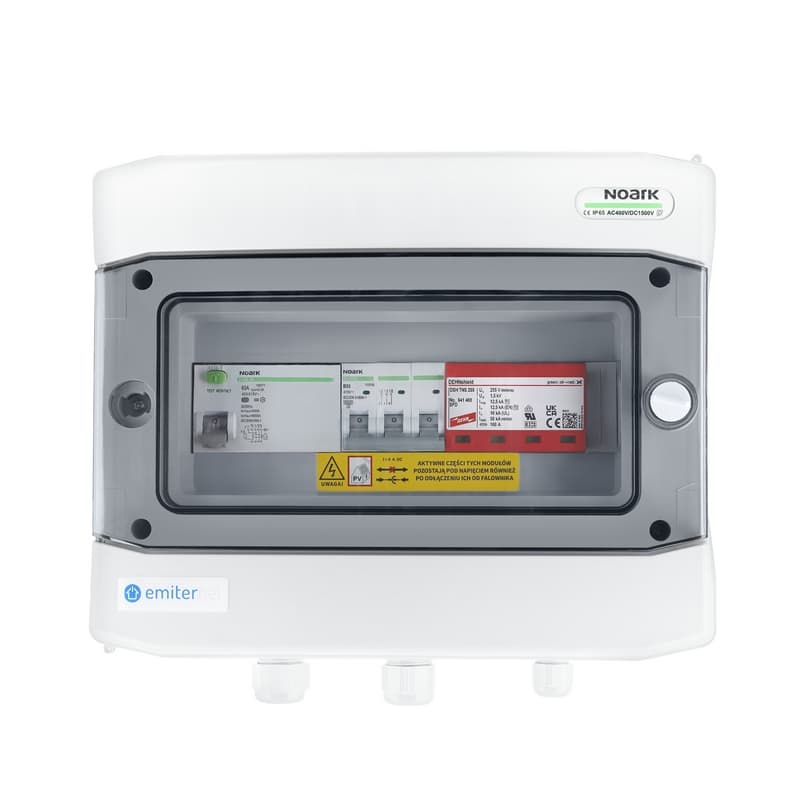

Rozdzielnica AC hermetyczna Emiter EM-316_AC (50 A, 3-fazowa)

Rozdzielnica przyłączeniowa AC Emiter EM-316_AC to gotowe do podłączenia rozwiązanie natynkowe przeznaczone do trójfazowych instalacji fotowoltaicznych. Skrzynka o stopniu ochrony IP65 została wyposażona w ogranicznik przepięć typu 1+2, wyłącznik nadprądowy 50 A oraz wyłącznik różnicowoprądowy 300 mA.

Rozdzielnica hermetyczna Emiter EM-316_AC jest przystosowana do montażu natynkowego w systemach fotowoltaicznych z izolowaną instalacją odgromową lub bez niej. Obudowa modułowa PHS 12T oferuje miejsce na 12 modułów i wykonana jest z bezhalogenowego tworzywa o odporności na uderzenia IK08. Zastosowane wewnątrz komponenty to aparatura ochronna marek Dehn oraz Noark. Całość posiada przezroczyste drzwi, przyłącza tablicowe MC4 i jest fabrycznie przygotowana do wpięcia w układ.

Najważniejsze cechy

• Zintegrowany ogranicznik przepięć Dehn DSH TNS 255 typu 1+2.
• Trójfazowy wyłącznik nadprądowy Noark Ex9BN 3P o prądzie znamionowym 50 A i charakterystyce B.
• Wyłącznik różnicowoprądowy o znamionowym prądzie różnicowym 300 mA wrażliwy na prąd sinusoidalny i wyprostowany pulsacyjny.
• Wysoki stopień ochrony IP65 oraz druga klasa ochronności obudowy.
• Przystosowanie ogranicznika do pracy w szerokim zakresie temperatur od -40 °C do +80 °C.

Dane techniczne

Liczba faz	3
Maksymalny prąd AC	50 A
Grubość netto	144 mm
Typ ogranicznika przepięć	1+2
Stopień ochrony	IP65
Odporność na uderzenia	IK08
Znamionowe napięcie izolacji (Ui)	690 V AC, 1000 V DC
Znamionowa zwarciowa zdolność łączeniowa (nadprądowy)	6 kA
Prąd udarowy ogranicznika Itotal	50 kA
Napięciowy poziom ochrony Up	<= 1,5 kV
