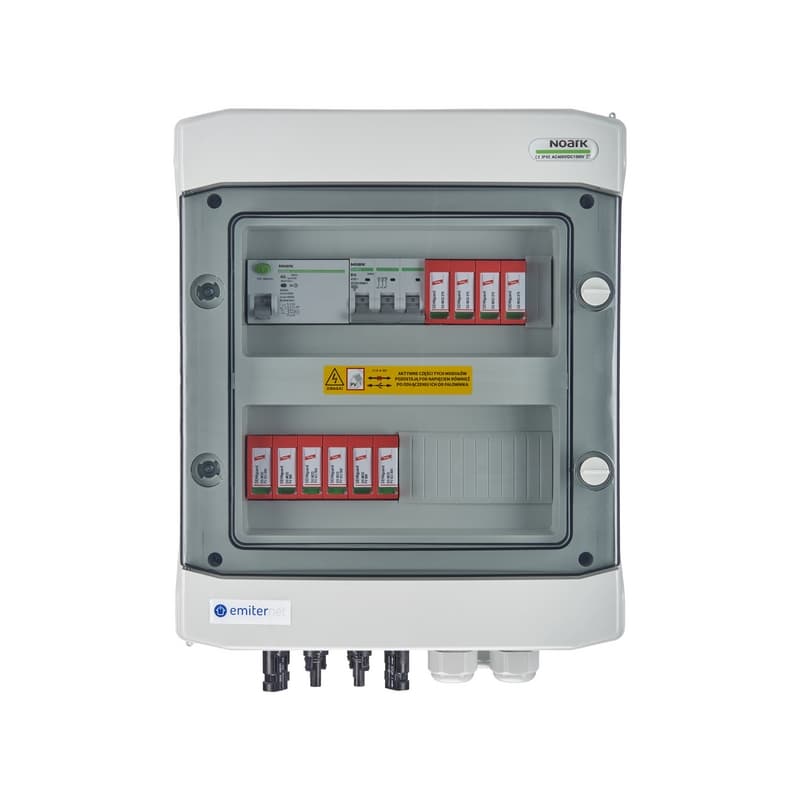

Rozdzielnica przyłączeniowa Emiter EM-528 DCAC (DC/AC, 2 MPPT, IP65)

Producent: EmiterSKU: EM-528_DCAC

1004,64 zł netto

Cena netto dla firm — po zalogowaniu

Dostępny od ręki

Szybka dostawa

Wysyłka z magazynu Solmix

Gwarancja producenta

Oryginalny, nowy produkt

Faktura VAT

Do każdego zamówienia

Zwrot 14 dni

Bez podawania przyczyny

Kategoria: Rozdzielnice
Producent: Emiter
SKU: EM-528_DCAC
Dostępność: W magazynie

Wróć do katalogu

Rozdzielnica przyłączeniowa Emiter EM-528 DCAC to gotowe do podłączenia urządzenie dedykowane do instalacji fotowoltaicznych, obsługujące dwa niezależne łańcuchy modułów. Produkt w obudowie o stopniu ochrony IP65 przeznaczony jest do montażu natynkowego i zawiera zintegrowane zabezpieczenia nadnapięciowe oraz nadprądowe po stronie DC i AC.

Rozdzielnica hermetyczna Emiter EM-528 DCAC została zaprojektowana do zabezpieczania trójfazowych instalacji fotowoltaicznych. Obudowa w stopniu ochrony IP65 oraz klasie ochronności II umożliwia bezpieczny montaż natynkowy w różnorodnych warunkach środowiskowych. Zestaw jest fabrycznie zmontowany i gotowy do wpięcia w obwód za pomocą wyprowadzonych złączy tablicowych MC4. Wnętrze skrzynki oparto o ograniczniki przepięć marki Dehn oraz aparaturę modułową firmy Noark.

Najważniejsze cechy

Zabezpieczenie strony DC i AC zoptymalizowane pod kątem falowników z 2 niezależnymi układami MPPT.
Zintegrowane ograniczniki przepięć Dehn typu 2 dla obwodów prądu stałego i przemiennego.
Wbudowany trójfazowy wyłącznik nadprądowy 16 A o charakterystyce B.
Zastosowany bezzwłoczny wyłącznik różnicowoprądowy 300 mA zapewniający ochronę przeciwporażeniową.
Bezhalogenowa obudowa 24-modułowa o wytrzymałości mechanicznej IK08.
Wygodne podłączenie obwodów stałoprądowych dzięki zintegrowanym złączom tablicowym w standardzie MC4.

Dane techniczne

Liczba faz	3
Ilość MPPT	2
Stopień ochrony	IP65
Odporność na uderzenia	IK08
Ograniczniki przepięć DC	2 x Dehn DG M YPV SCI 1000 (Typ 2)
Ogranicznik przepięć AC	1 x Dehn DG M TNS 275 (Typ 2)
Wyłącznik nadprądowy	16 A (charakterystyka B)
Wyłącznik różnicowoprądowy	300 mA
Znamionowe napięcie izolacji (Ui)	690 V AC / 1000 V DC
Grubość obudowy	144 mm

Najczęściej zadawane pytania

Jakie falowniki obsłuży ta rozdzielnica?+

Rozdzielnica jest przeznaczona do zabezpieczania trójfazowych falowników fotowoltaicznych wyposażonych w dwa niezależne wejścia MPPT, generujących maksymalny prąd AC na poziomie 16 A.

W jaki sposób podłącza się przewody od paneli fotowoltaicznych?+

Urządzenie posiada zintegrowane przyłącza tablicowe w standardzie MC4, dzięki czemu przewody łańcuchów PV (DC) podpina się bezpośrednio do wyprowadzonych na obudowie złączy.

Jakie zabezpieczenia strony prądu przemiennego (AC) zamontowano wewnątrz?+

Obwód AC zabezpiecza ogranicznik przepięć Dehn typu 2, trójfazowy wyłącznik nadprądowy Noark 16 A (charakterystyka B) oraz bezzwłoczny wyłącznik różnicowoprądowy 300 mA czuły na prąd sinusoidalny i pulsujący.
