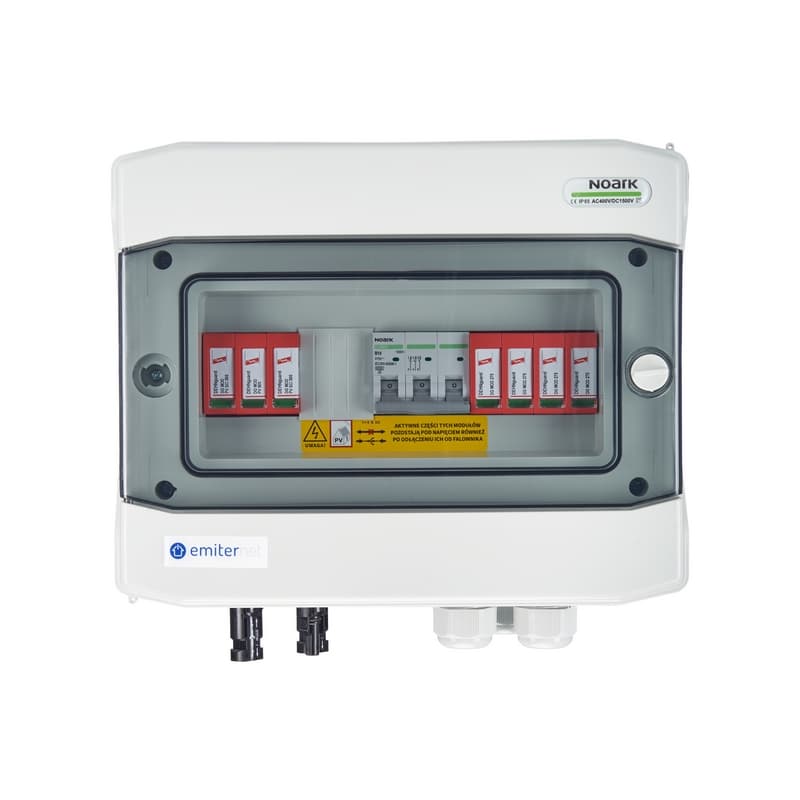

Rozdzielnica DC/AC Emiter EM-75_DCAC (1 MPPT, 3-fazowa, 10 A)

Rozdzielnica hermetyczna DC/AC Emiter EM-75_DCAC to gotowe do podłączenia rozwiązanie przeznaczone do instalacji fotowoltaicznych, wyposażone w komplet zabezpieczeń po stronie prądu stałego i przemiennego. Konstrukcja zapewnia stopień ochrony IP65 oraz zawiera zintegrowane przyłącza tablicowe MC4 ułatwiające montaż okablowania na obiekcie.

Skrzynka przyłączeniowa Emiter EM-75_DCAC jest przeznaczona do natynkowego montażu w instalacjach fotowoltaicznych z izolowaną instalacją odgromową lub bez niej. Obudowa PHS 12T została wykonana z bezhalogenowego plastiku i charakteryzuje się odpornością mechaniczno-udarową na poziomie IK08. Zestaw jest dostarczany w pełni zmontowany, co znacznie przyspiesza prace elektroinstalacyjne. Wewnątrz zastosowano komponenty aparatury modułowej renomowanych marek, w tym ograniczniki przepięć Dehn oraz wyłącznik nadprądowy Noark.

Najważniejsze cechy

• Zintegrowane ograniczniki przepięć typu 2 marki Dehn dla stron DC oraz AC.
• Obsługa jednego łańcucha modułów fotowoltaicznych na jednym wejściu MPPT.
• Zewnętrzne przyłącza tablicowe w standardzie złącz MC4.
• Wbudowany 3-fazowy wyłącznik nadprądowy 10 A o charakterystyce B (6 kA).
• Przezroczyste drzwi frontowe pozwalające na łatwą inspekcję aparatury.

Dane techniczne

Stopień ochrony obudowy	IP65
Klasa ochronności	II
Liczba faz	3
Maksymalny prąd AC	10 A
Ilość MPPT	1
Ogranicznik przepięć DC	Dehn DG M YPV SCI 1000 (Typ 2, 1000 V)
Ogranicznik przepięć AC	Dehn DG M TNS 275 (Typ 2)
Wyłącznik nadprądowy	Noark Ex9BN 3P B10
Znamionowe napięcie izolacji obudowy	690 V AC, 1000 V DC
Zakres temperatury pracy ogranicznika	-40 °C ... +80 °C
Grubość netto	144 mm
